高柔性信號線組成結構

• 導體：精細無氧裸銅絲，多股絞合，符合GB/T3956(VDE0295/IEC60228) Class6標準
• 絕緣：高強度進口PE材料或改性PVC復合材料，顏色區分（可以根據客戶要求來定制生產）
• 內護套：高強度特種復合護套專用材料（不同型號有所差別）
• 屏蔽：鍍錫銅網編織屏蔽（鋁箔包覆可選），編織密度≥85%；或芯線絞合成對，每對電纜鋁箔包覆，防氧化鍍錫銅網編織屏蔽，編織密度≥85%以上，可有效防止來自內部和外部的干擾（不同型號有所差別）
• 外護套：高強度低粘性特種PVC復合材料或進口高強度PUR材料
• 護套顏色：灰色（默認），黑色，綠色（可根據客戶要求定制其他顏色）
• 額定電壓：<0.5mm，300/300V；
• 測試電壓：2500V
• 使用溫度范圍：固定安裝：-40℃~80℃；移動使用：0℃~70℃
• Zui小彎曲半徑：固定安裝：5X電纜外徑；移動使用：7.5X電纜外徑

高柔性信號線特點：JOI拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

一般情況下，鍍錫銅絲編織屏蔽就可以保證高柔性電纜數據傳輸?shù)姆€(wěn)定性和可靠性，若是使用環境非常惡劣，可能就需要使用鋁箔包覆+鍍錫銅絲編織網多重屏蔽。JOI拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

高柔性信號線的優點和作用JOI拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

高柔性信號線可分為雙絞屏蔽信號線和雙絞多重屏蔽信號線。JOI拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

雙絞，又叫對絞，就是把多芯電纜的芯線分成若干對，把每對單獨按一定節距進行絞合成對。雙絞絞線其實是應用了差分信號技術原理，雙絞的2根芯線，在工作時，會產生幅度相等，相位相反的信號，稱為差模信號。二個信號互為抵消，就能起到消除干擾的功效，從而提高數據傳輸?shù)目煽啃浴?span style="display:none">JOI拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

為了承受信號干擾源多的拖鏈電纜正常使用工作，保證數據傳輸?shù)姆€(wěn)定性和可靠性，通常會采用用雙絞信號線或者雙絞屏蔽信號線。JOI拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

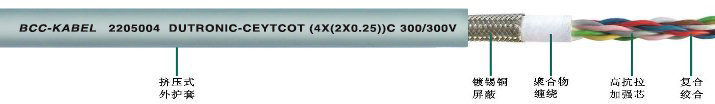

在抵消內部干擾的同時，還需要對抗外部干擾源，這時往往會使用鋁箔包覆作為內屏蔽以及鍍錫銅絲編織網作為外屏蔽。高柔性信號線整體鍍錫銅絲編織網屏蔽密度達到90%，可有效抵抗外部高頻電磁干擾。JOI拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  通過電纜的拖鏈彎曲次數能夠判別拖鏈電纜好壞嗎？

  答

  需要分情況，具體問題具體分析。同一廠家生產的拖鏈電纜，通過電纜的拖鏈彎曲次數或許能夠判別拖鏈電纜好壞。但不同廠家生產的拖鏈電纜就不好判斷了，電纜的拖鏈彎曲測試是動態的環境下進行，若要將不同品牌高柔性電纜的拖鏈彎曲次數進行比較，須構建相同的測試環境。

• 問

  拖鏈電纜用什么做絕緣？

  答

  拖鏈電纜的絕緣材料沒有固定的要求，一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
