5種拖鏈電纜斷芯的原因

文章出處：www.tx-auto.cn 作者：玖泰特種電纜時間：2018-09-18 09:42:52 瀏覽量：返回上一頁

隨著工業自動化快速發展，拖鏈電纜在工業領域中的應用越來越廣泛。拖鏈電纜具有良好的柔韌性，使用拖鏈電纜時通常是將其放置在電纜拖鏈盒中的，既方便人們進行整理又能有效延長其使用壽命。但是，在拖鏈電纜使用的過程中經常會出現斷芯的情況，小編在這里分析一下，5種常見的拖鏈電纜斷芯的原因。

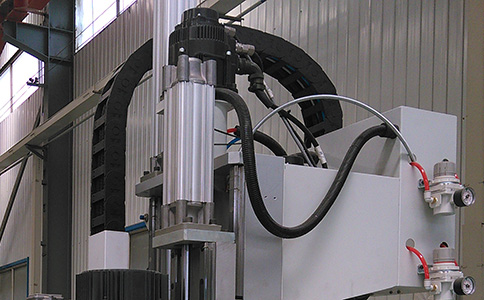

拖鏈電纜的自動化設備上的應用

第一種原因，導體結構選擇不當。

由于拖鏈電纜應用在需要反復拖拽的場所，因此對這種電纜內部的導體也有很大的物理性能要求。電纜應該選擇zui具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的zui佳直徑，長度和節向的屏蔽組合，它有zui佳的抗拉能力。

第二種原因，絞線繞合方式。

絞線結構應按運動狀態設計，以zui佳的絞合節距繞在一個穩定的抗拉中心周圍。另外，絞合的過程必須保證其有zui小的摩擦，比如，外徑要使用zui佳的直徑，線芯的運動狀態也要保證zui好，否則也會引起電纜斷芯。

第三種原因，原材料的選配。

由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，具有較高的耐磨性以及不粘連性。外護套必須是高柔性的但也要有支撐功能，當然應該是高壓成型的。

第四種原因，安裝使用不當。

拖鏈電纜的安裝與普通電纜不同，應嚴格按照安裝規范進行。常見的問題主要有安裝間距太近，和電纜拉伸長度超負荷運行。這兩種都易引起電纜斷芯，使用中必須注意。

第五種原因，電纜拖鏈選用不當。

經常會出現這種情況，拖鏈內的電纜線從柔性拖鏈電纜到高柔性拖鏈電纜，再到超柔性拖鏈電纜，雖然使用壽命有所延長，但遠不能達到用戶的期望值。在確定正確選型以及按照拖鏈電纜安裝規范進行操作的條件下，電纜若在短期內仍出現斷芯的情況，那么就要考慮是否問題出現在電纜拖鏈上

在使用的拖鏈電纜出現了斷芯的情況時，應先分析一下電纜出現斷芯的原因，不要急于更換線纜，避免再次出現類似的情況。若是質量問題，更換電纜可能是zui快解決問題的方法，若是使用不當，即使更換了電纜，問題可能還會再次出現。

在選擇拖鏈電纜型號的時候，需要把設備的使用情況，環境、規格參數等等與銷售人員溝通清楚，這樣才能提供與所處環境相適應的拖鏈電纜。不要盲目的選擇zui好的，zui好的并不一定是zui適合的。

若要減少拖鏈電纜斷芯，拖鏈與電纜的選擇與安裝都需要特別注意。

問
拖鏈電纜能達到的拖鏈彎曲次數是噱頭嗎？

答
拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率、拖鏈狀況及其布線等多種因素決定，若某種條件下拖鏈彎曲次數是500萬次，放寬測試條件，并且有足夠的時間，拖鏈彎曲次數完全可以達5000萬次甚至更高。所以，決定電纜能達到的拖鏈彎曲次數的是測試條件。在過于寬松的條件下，測試出的拖鏈電纜能達到的拖鏈彎曲次數就是噱頭，拖鏈電纜耐彎曲次數也是越高越好。
問
耐折拖鏈電纜的彎折次數越高越好嗎？

答
理論上，耐彎折次數越高的拖鏈電纜越不易斷芯。同品牌的耐折拖鏈電纜的確是彎折次越高真好，但不同品牌的拖鏈電纜卻并非如此。
